02.结构体内存对齐计算（含#pragma pack）
约 2230 字大约 7 分钟
宏处理算法C个人
2025-12-10
一、先把"对齐值"讲清楚
结构体内存对齐里最容易混的词是 对齐值。
可以把它理解成一句话：
某个成员的起始地址，必须是几的倍数。
比如在常见平台上：
char 对齐值 1：可以从任意地址开始放
short 对齐值 2：起始地址必须是 2 的倍数
int 对齐值 4：起始地址必须是 4 的倍数如果 int 的对齐值是 4，那么它适合放在：
0x1000
0x1004
0x1008
0x100C不适合直接放在：
0x1001
0x1002
0x1003所以结构体里出现填充字节，本质就是编译器在帮成员找到满足对齐要求的位置。

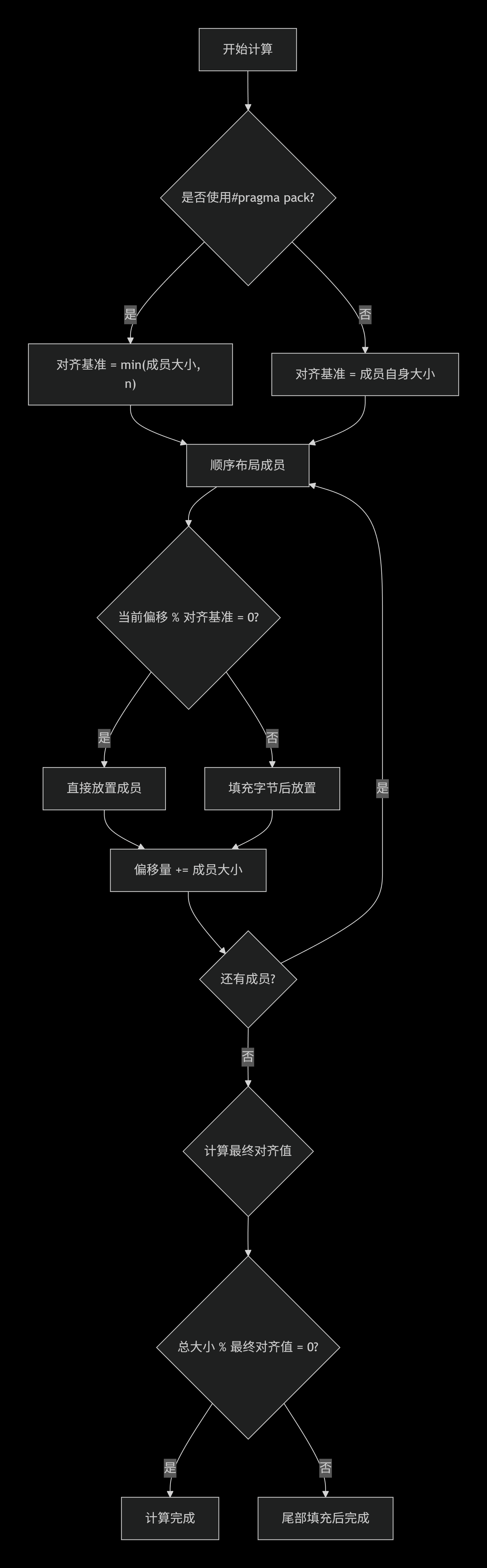

二、推荐记忆法：先看门槛，再排座位，最后补车厢
不要先背复杂公式，先记这个口诀：
看类型定门槛；offset 不整除就补；放完加大小；最后补到最大门槛倍数。
这里的"门槛"就是成员的实际对齐值。
2.1 第一步：先看每个成员的实际门槛
如果没有 #pragma pack：
成员实际门槛 = 成员类型的自然对齐值如果有 #pragma pack(n)：
成员实际门槛 = min(成员类型的自然对齐值, n)注意：这里是 自然对齐值，不是简单的"成员大小"。
很多基础类型的大小和自然对齐值刚好相同，所以容易误以为"对齐值 = sizeof(成员)"。但这个说法不够严谨：
- 数组成员的对齐值看元素类型，不看数组总大小。
- 嵌套结构体成员的对齐值看内部结构体的整体对齐值。
- 某些平台上
double的大小是 8，但自然对齐值可能不是 8。
2.2 第二步：顺序排座位
从 offset = 0 开始，一个成员一个成员往后放。
每放一个成员前，先问一句：
当前 offset 能不能整除这个成员的实际门槛？
如果能，直接放。
如果不能，先补 padding，补到能整除为止。
放完以后：
offset += sizeof(成员)2.3 第三步：最后补车厢
所有成员放完后，结构体整体大小还要补齐。
结构体整体门槛 = 所有成员实际门槛中的最大值最终：
sizeof(结构体) 必须是结构体整体门槛的整数倍如果当前大小不是整数倍，就在结构体末尾继续补 padding。
三、基础示例：默认对齐
struct A {
char c;
int i;
short s;
};假设常见平台：
char 大小1，门槛1
int 大小4，门槛4
short 大小2，门槛2计算：
offset 0：放 char c，门槛1，0能整除1，直接放
c 占1字节，offset = 1
offset 1：准备放 int i，门槛4，1不能整除4
补3字节 padding，offset = 4
i 占4字节，offset = 8
offset 8：准备放 short s，门槛2，8能整除2，直接放
s 占2字节，offset = 10
结构体整体门槛 = max(1,4,2) = 4
当前大小10不是4的倍数，末尾补2字节
最终 sizeof(struct A) = 12布局：
offset 0 : c
offset 1-3 : padding
offset 4-7 : i
offset 8-9 : s
offset 10-11: padding四、#pragma pack 的理解
#pragma pack(n) 可以理解成：
把成员的最大门槛限制为 n。
它只会压低门槛，不会抬高门槛。
比如：
#pragma pack(4)
struct B {
char c;
double d;
int i;
};
#pragma pack()假设自然对齐值：
char 自然门槛1
double 自然门槛8
int 自然门槛4使用 pack(4) 后：
char 实际门槛 min(1,4) = 1
double 实际门槛 min(8,4) = 4
int 实际门槛 min(4,4) = 4计算：
offset 0：放 char c，占1，offset = 1
offset 1：放 double d，门槛4，1不能整除4
补3字节，offset = 4
d 占8字节，offset = 12
offset 12：放 int i，门槛4，12能整除4
i 占4字节，offset = 16
整体门槛 = max(1,4,4) = 4
16是4的倍数
最终 sizeof(struct B) = 16如果没有 pack(4)，double 通常按 8 对齐，布局可能变成：
offset 0：c，占1
offset 1-7：padding
offset 8-15：d
offset 16-19：i
offset 20-23：末尾 padding
sizeof = 24五、最容易错的几个点
5.1 数组成员：看元素门槛，不看数组总大小
struct C {
char arr[10];
int i;
};arr 的大小是 10，但它的门槛是 1，因为元素类型是 char。
计算：
offset 0：arr[10]，门槛1，占10，offset = 10
offset 10：int i，门槛4，10不能整除4
补2字节，offset = 12
i 占4字节，offset = 16
整体门槛 = 4
最终 sizeof = 16不要把 char arr[10] 当成"门槛10"。
5.2 成员顺序会影响结构体大小
struct Bad {
char c1;
int i;
char c2;
};常见结果：
c1 占1
补3
i 占4
c2 占1
末尾补3
sizeof(struct Bad) = 12换个顺序：
struct Good {
int i;
char c1;
char c2;
};常见结果：
i 占4
c1 占1
c2 占1
末尾补2
sizeof(struct Good) = 8所以设计结构体时，通常把大门槛成员放前面，可以减少 padding。
5.3 嵌套结构体：先单独算，再当成一个整体成员
struct Inner {
char c;
int i;
};
struct Outer {
char x;
struct Inner in;
};先算 Inner：
char c 占1
补3
int i 占4
sizeof(struct Inner) = 8
Inner 的整体门槛 = 4再算 Outer：
offset 0：char x，占1，offset = 1
offset 1：准备放 struct Inner in
in 的门槛是4，1不能整除4
补3字节，offset = 4
in 整体占8字节，offset = 12
Outer 整体门槛 = 4
12是4的倍数
sizeof(struct Outer) = 12注意：不能把 Outer 简单打散成：
struct Fake {
char x;
char c;
int i;
};这样会破坏 Inner 作为整体成员时的对齐要求。
正确口诀：
嵌套结构体先单独算；外层把它当一个成员；大小取内部结构体的
sizeof；门槛取内部结构体的整体对齐值。
5.4 pack 只压低门槛，不改变成员大小
#pragma pack(2)
struct D {
char c;
int i;
};
#pragma pack()int 的大小仍然是 4，只是实际门槛从 4 被压到 2。
计算：
offset 0：char c，占1，offset = 1
offset 1：int i，门槛2，1不能整除2
补1字节，offset = 2
i 占4字节，offset = 6
整体门槛 = 2
最终 sizeof = 6六、快速参考表
不同平台和编译器可能有差异，下面是常见情况：
| 类型 | 常见大小 | 常见自然对齐值 |
|---|---|---|
char | 1 | 1 |
short | 2 | 2 |
int | 4 | 4 |
float | 4 | 4 |
double | 8 | 8 或 4，取决于平台 |
| 指针 | 32位为4，64位为8 | 通常等于指针大小 |
| 数组 | 元素大小 * 元素个数 | 取决于元素类型 |
| 结构体 | 包含内部 padding 后的总大小 | 内部成员实际门槛的最大值 |
七、验证工具：sizeof + offsetof
结构体对齐最好的学习方法是：
先手算，再用
sizeof和offsetof验证。
示例：
#include <stdio.h>
#include <stddef.h>
#pragma pack(push, 4)
struct Test {
char a;
int b;
double c;
short d;
};
#pragma pack(pop)
int main(void)
{
printf("sizeof(struct Test) = %zu\n", sizeof(struct Test));
printf("offsetof(a) = %zu\n", offsetof(struct Test, a));
printf("offsetof(b) = %zu\n", offsetof(struct Test, b));
printf("offsetof(c) = %zu\n", offsetof(struct Test, c));
printf("offsetof(d) = %zu\n", offsetof(struct Test, d));
return 0;
}在常见环境下，按 pack(4) 计算：
a：offset 0，占1
补3
b：offset 4，占4
c：offset 8，占8，pack(4) 后只需 4 对齐
d：offset 16，占2
当前大小18，整体门槛4，末尾补2
sizeof(struct Test) = 20八、位域和可移植性提醒
位域的布局规则比较复杂，和编译器、目标平台、底层类型、大小端等都有关系。
struct BitField {
unsigned int a : 4;
unsigned int b : 8;
unsigned int c : 20;
};学习普通结构体对齐时，可以先不要把位域混进来。
工程中如果涉及协议、文件格式或跨平台二进制布局，建议：
- 使用
sizeof和offsetof验证。 - 使用静态断言锁定结构体大小。
- 谨慎使用
#pragma pack(1)，它可能降低访问效率，某些嵌入式平台还可能导致非对齐访问异常。
C11 静态断言示例：
#include <assert.h>
static_assert(sizeof(struct Test) == 20, "struct Test size mismatch");九、最终口诀
结构体对齐只记这一套：
看类型定门槛；offset 不整除就补；放完加大小；最后补到最大门槛倍数。
再补三个关键点：
#pragma pack(n)是限制器：实际门槛 =min(自然对齐值, n)。- 数组成员看元素门槛，不看数组总大小。
- 嵌套结构体先单独算，外层把它当成一个整体成员。
